Detail produktu

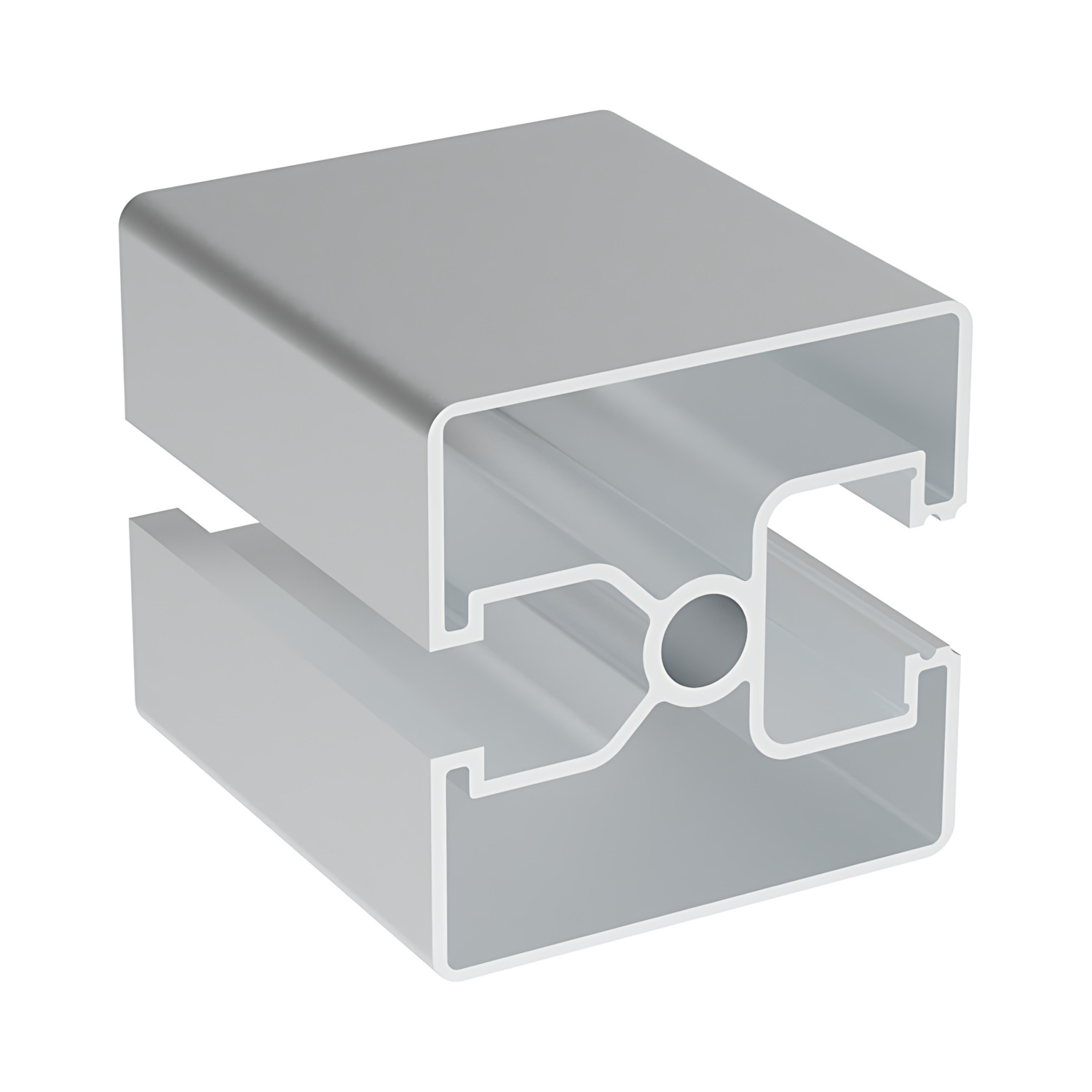

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur. Připojení díky 2 drážkám na sousedících stranách profilu. Strany bez drážek snižují znečištění profilu a zlepšují vzhled struktury. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 80 tyčí. Kompatibilita Tímto výrobkem lze nahradit následující výrobky na trhu: KódObj. č. Poznámka REX 3 842 557 223…

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur. Připojení díky 2 drážkám na sousedících stranách profilu. Strany bez drážek snižují znečištění profilu a zlepšují vzhled struktury. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky ve velkých baleních - malý svazek 2 tyče, velký svazek 80 tyčí. Kompatibilita Tímto výrobkem lze nahradit následující výrobky na trhu: KódObj. č. Poznámka REX 3 842 557 223 hmotnost 1,70 kg/m; svazek 20 tyčí REX 3 842 992 402 hmotnost 1,70 kg/m REX 3 842 993 740 hmotnost 1,70 kg/m REX 3842557223 hmotnost 1,70 kg/m; svazek 20 tyčí REX 3842992402 hmotnost 1,70 kg/m REX 3842993740 hmotnost 1,70 kg/m FMS 05.01901.00 hmotnost 1,69 kg/m Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte. Spojování profilů Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti. 1. Spojování pomocí šroubů v drážce Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce. 2. Spojování pomocí spojovací západky Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů. 3. Spojování pomocí spoje nebo úhelníků Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství. Závity profilů Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce: Profil Průměr šroubu Doporučená hloubka (mm) drážka 6 M6 15 drážka 8 M8 25 drážka 10 M12 30 Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí: Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm) drážka 6 M6 10 drážka 8 M8 20 drážka 10 M12 35 Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
